在日常的电路设计中，面板的二维元器件布局设计对电工工作有着非常重要的指导意义，好的布局可以使后期接线方便直观，避免线路错乱等现象。对于接线方式，接线端子的选择不可不提，下面说一说我在平时工作中选取端子的一些经验。

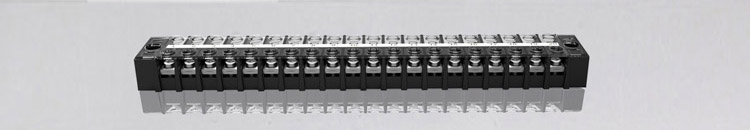

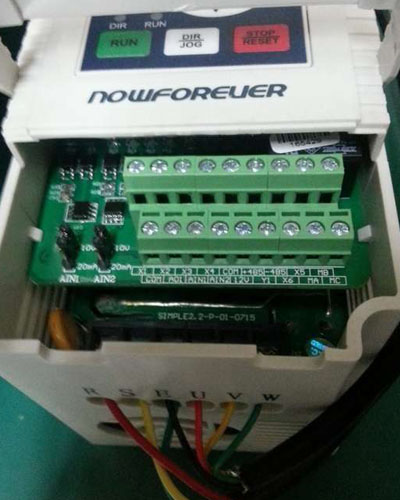

一、根据盘面的大小，进而计算出所需端子位数与之能否相符。这点决定是用单层端子还是用双层端子，双层端子比单层端子能节省出一倍的空间，当然，双层端子所需要的高度更高，以还是要根据实际空间大小来定；
二、根据所接线路的线径或根据所要流过的电流来决定用多大规格的接线端子，线路板端子电流通常有1.5A、2.5A、4A、8A等，电流越大的，体积相对也越大。所以根据电流的大小大致可以确定接线端子的间距，如：3.5mm，5.0mm，7.5mm等。

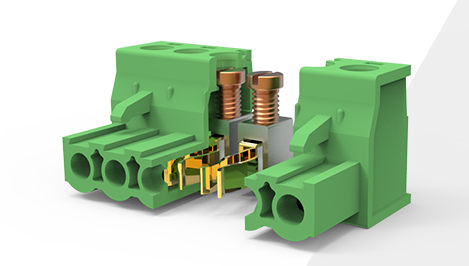

三、压接线头的方式。我所接触过的有螺钉旋紧式和簧片压接式两种，根据压线方式可以选择采用端子的系列型号，弹片接线的为弹簧式接线端子和小部分的插拔式端子。有人倾向于比较传统的螺钉式的，感觉这种方式接触会更实在些，但我在电流允许的情况下会更偏向弹簧式端子，这种端子接线方便，可以大大提高工作效率，只要定期维护完全可以放心使用；
四、通过上述步骤基本就能确定端子型号了，还需注意的一点就是端子的颜色。不同颜色的端子有着特殊的意义，黄绿端子通常情况下可接地线，普通的端子颜色根据厂家的不同有黑色和灰色，正确的颜色使用可以给现场维修人员带来安全上的保障。
说些题外话，一般的端子底座是特殊树脂的，盖子是透明的PC树脂，端子是黄铜的，标签条是PVC的，介绍这些是想说完整的使用端子应该使用它的全部，但是现场中标签条、盖子不用的例子比比皆是，虽说端子在电气配盘中只是一个小小的角色，但是所有的电路信号流动都得经过它来实现，所以连接使用马虎不得，只有注重了每一个小的细节，才能为电器设备正常运转提供保障。
